Jak dobrać zawór bezpieczeństwa do instalacji grzewczej?
Spis treści
Dobór zaworu bezpieczeństwa zaczynaj od ciśnienia roboczego i maksymalnego dopuszczalnego ciśnienia źródła ciepła. Nastawa zaworu powinna zabezpieczać układ – w praktyce w instalacjach CO mieszkaniowych stosuje się zwykle zawory 3 bar, a dla zasobników c.w.u. – zawory 6–6,7 bar z funkcją zwrotną. Zwróć uwagę na zawór bezpieczeństwa – parametry: przyłącze, przepustowość (wydajność upustu), materiał, temperaturę pracy i możliwość kontroli testowej. Dopasuj średnicę zaworu CO do średnicy króćca i wymaganej wydajności, a sam zawór montuj możliwie blisko źródła ciepła i bez armatury odcinającej między źródłem a zaworem.
Zawór bezpieczeństwa – parametry i zasady doboru
- Nastawa: dobierz do ciśnienia roboczego instalacji i ograniczeń urządzenia (DTR).
- Przepustowość: zawór musi odprowadzić parę/wodę przy maksymalnej mocy źródła.
- Materiał i temperatura: korpus mosiądz/brąz, uszczelnienia odporne na temperaturę medium.
- Kontrola: dźwignia testowa lub funkcja serwisowa ułatwia przeglądy.
Średnica zaworu CO, montaż i lokalizacja
- Montaż pionowy, krótkie podejście, brak zwężeń i zaworów odcinających przed zaworem.
- Spust do kanalizacji przez syfon lub do bezpiecznego odpływu, odpornego na wysoką temperaturę.
- Regularne testy dźwignią – krótki impuls, by sprawdzić drożność gniazda.
Mini‑tabela: typ instalacji → nastawa → uwagi
| Instalacja | Nastawa | Uwaga |
|---|---|---|
| CO (kocioł/pompa ciepła) | 3 bar | Standard domowy, zgodnie z DTR źródła |
| CO (wybrane układy) | 2,5 bar | Dobór indywidualny do ciśnienia roboczego instalacji |
| C.W.U. – zasobnik | 6–6,7 bar | Zwykle z zaworem zwrotnym i spustem |
Mini‑tabela: błąd → skutek → poprawka
| Błąd | Skutek | Poprawka |
|---|---|---|
| Zawór za daleko od źródła | Opoźniona reakcja | Przenieś bliżej króćca zasilania |
| Armatura odcinająca przed zaworem | Ryzyko nadciśnienia | Usuń zawór/ustaw zawór za bezpieczeństwem |
| Za mała przepustowość | Nieskuteczny upust | Dobierz większy lub o wyższym Kv |
Polecane zawory bezpieczeństwa

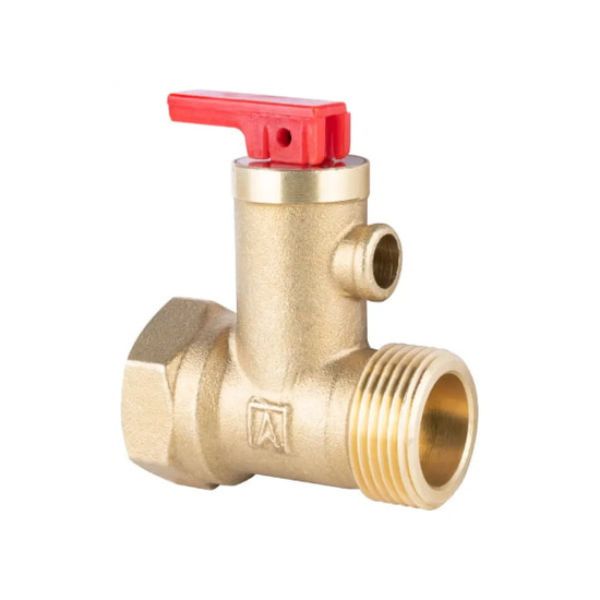

Zawór bezpieczeństwa zasobnika z zaworem zwrotnym Afriso AF4 GZ 1/2" GW 1/2" 6,7bar 4221210
Kompletny zawór do zasobników ciepłej wody, integrujący funkcję bezpieczeństwa i zaworu zwrotnego. Nastawa 6,7 bar odpowiada typowym wymaganiom dla układów CWU, a króćce 1/2" ułatwiają wpięcie w grupę bezpieczeństwa przy zbiorniku. Dźwignia testowa pozwala okresowo sprawdzić drożność i działanie mechanizmu, co ułatwia serwis. To praktyczny wybór, gdy dobór zaworu bezpieczeństwa dotyczy zasobnika i potrzebujesz pewnego rozwiązania z kontrolą cofki oraz prostym odprowadzeniem wody do odpływu.

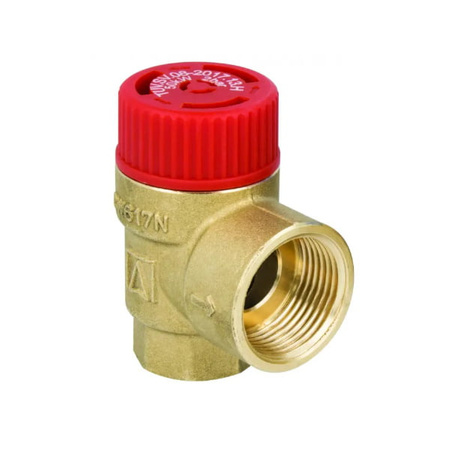

Zawór bezpieczeństwa MS GW 3/4" x 1" 2,5 bar c.o. Afriso 42386
Zawór do instalacji grzewczych w wersji 2,5 bar, polecany tam, gdzie ciśnienie robocze instalacji i wymagania producenta źródła uzasadniają niższą nastawę. Przyłącza 3/4" x 1" oraz solidny korpus zapewniają odpowiednią przepustowość dla układów o umiarkowanej mocy. Sprawdzi się w modernizacjach, gdzie istotna jest kompatybilność średnic oraz szybki montaż bez przeróbek kolektora, a zawór bezpieczeństwa – parametry muszą odpowiadać dokumentacji techniczno‑ruchowej urządzenia grzewczego.

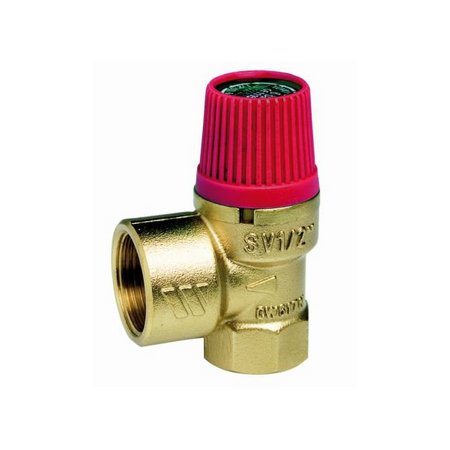

Zawór bezpieczeństwa 3/4" 2,5 bar WATTS 10004739
Kompaktowy zawór 2,5 bar dla instalacji CO, w którym ważna jest powtarzalność działania i przewidywalna eksploatacja. Standardowe przyłącze 3/4" ułatwia podstawienia w istniejących kolektorach, a precyzyjny mechanizm sprężynowy zapewnia stabilną pracę przy typowych wahaniach temperatury i ciśnienia. Jeśli priorytetem jest odporność na zabrudzenia i szybka kontrola serwisowa, to rozwiązanie spełnia wymagania większości domowych układów zamkniętych, w których dobór zaworu bezpieczeństwa wymaga niskiej nastawy i wystarczającej przepustowości.
Zawór bezpieczeństwa Afriso MS GW 3/4" x 1" 3 bar c.o. 42391
Uniwersalny zawór 3 bar do domowych instalacji grzewczych, który odpowiada standardowi stosowanemu w większości zamkniętych układów CO. Przyłącza 3/4" x 1" oraz solidny korpus mosiężny gwarantują odpowiednią przepustowość, a dźwignia testowa ułatwia kontrolę działania podczas przeglądu sezonowego. To bezpieczny wybór, gdy potrzebujesz modelu zgodnego z praktyką serwisową, a zawór bezpieczeństwa – parametry mają zapewnić ochronę źródła ciepła bez zaskoczeń eksploatacyjnych.
FAQ – najczęstsze pytania
Czy mogę dać zawór odcinający przed zaworem bezpieczeństwa?
Nie. Między źródłem a zaworem bezpieczeństwa nie wolno montować armatury, która mogłaby odciąć przepływ.
Czy 2,5 bar jest „lepsze” od 3 bar?
Nie ma „lepiej” w oderwaniu od DTR. Dobierz nastawę do dopuszczalnego ciśnienia źródła i układu.
Jak często testować zawór?
Przynajmniej raz w sezonie. Krótki ruch dźwignią potwierdza drożność i pracę sprężyny.
Gdzie odprowadzić wodę ze zrzutu?
Do odpływu/kanalizacji przez syfon i przewód odporny na temperaturę wody.
Wnioski eksperta
Dobór zaworu bezpieczeństwa podporządkuj DTR źródła i ciśnieniu roboczemu instalacji. Pilnuj nastawy, przepustowości i prawidłowego montażu – to tanie ubezpieczenie całej kotłowni.
