Jak dobrać wymiennik ciepła płytowy do instalacji?
Wymiennik płytowy to serce układów hybrydowych. Łączy kocioł węglowy (układ otwarty) z nowoczesną instalacją grzejnikową (układ zamknięty), oddziela glikol z solarów od wody w zasobniku lub pozwala ogrzać halę ciepłem z miejskiej sieci. Jaki wymiennik ciepła płytowy wybrać, by transfer energii był skuteczny? Kluczem jest powierzchnia wymiany, a nie tylko moc w kW "z katalogu". Dobór wymiennika do kotła wymaga uwzględnienia różnicy temperatur (ΔT). W tym artykule tłumaczymy, jak czytać parametry, dlaczego wymiennik płytowy do cwu musi być przewymiarowany i czym różni się model 15-płytowy od 100-płytowego. Przedstawiamy profesjonalne rozwiązania marki Promag.
Spis treści
Liczba płyt – im więcej, tym lepiej?
Wymiennik składa się z karbowanych płyt ze stali nierdzewnej, zlutowanych miedzią. Im więcej płyt, tym większa powierzchnia wymiany ciepła. Kocioł 20 kW obsłuży mały wymiennik 20-płytowy, ale przy niskiej różnicy temperatur (np. pompa ciepła) potrzebny będzie wymiennik 50- lub 60-płytowy, aby przekazać tę samą moc. Do C.W.U. wymiennik musi być duży, aby woda w kranie była gorąca natychmiast.
1 cal czy 2 cale – opory przepływu
Małe wymienniki mają przyłącza 3/4". Są dobre do małych mieszkań. W domach jednorodzinnych standardem jest 1 cal. W instalacjach przemysłowych (powyżej 100 kW) stosuje się 2 cale. Zbyt mała średnica przyłącza przy dużym przepływie wody spowoduje ogromne opory hydrauliczne – pompa obiegowa nie da rady przetłoczyć wody i wymiennik nie osiągnie swojej mocy nominalnej.
Gdzie stosujemy wymiennik: kominek, sieć, glikol
Najczęstsze zastosowanie to połączenie kominka z płaszczem wodnym (układ otwarty, bezpieczny) z resztą instalacji gazowej (układ zamknięty, ciśnieniowy). Wymiennik fizycznie oddziela te dwie wody, przekazując tylko ciepło. Inne zastosowanie to oddzielenie obiegu z glikolem (podjazd, solary) od wody kotłowej.
Tabela: Dobór wymiennika do mocy kotła
| Moc Kotła (wysoki parametr) | Zalecany wymiennik | Przyłącze |
|---|---|---|
| do 20 kW | 20-30 płyt | 3/4" - 1" |
| 25 - 40 kW | 30-50 płyt | 1" |
| 50 - 100 kW | 50-100 płyt | 1" - 5/4" |
| Niski parametr (PC/Podłogówka) | Przewymiarować x2 | min. 1" |
Modele Promag z oferty Instalator24.pl

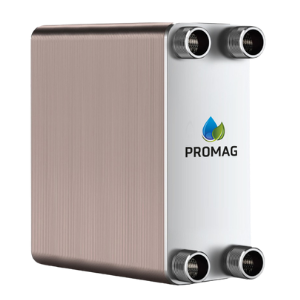

Wymiennik ciepła 100 płytowy 220 kW 1" PROMAG PGM-1c-100
Potężny wymiennik lutowany do dużych instalacji domowych i przemysłowych. 100 płyt zapewnia ogromną powierzchnię wymiany, co pozwala na pracę przy bardzo małych różnicach temperatur (np. zasilanie 50°C, odbiór 45°C). Idealny do współpracy z pompami ciepła w układach kaskadowych lub do dużych węzłów cieplnych. Przyłącza 1 cal zapewniają swobodny przepływ.

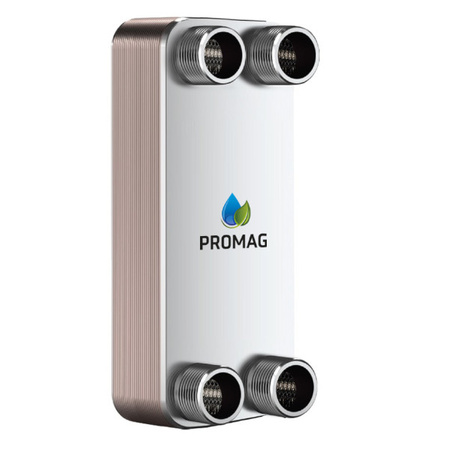

Wymiennik ciepła 15 płytowy 40 kW 1" PROMAG PGM-1c-15
Kompaktowy model do mniejszych zastosowań. Świetnie sprawdzi się przy podłączaniu małego kominka z płaszczem wodnym (do 10-12 kW) do instalacji gazowej lub jako wymiennik podgrzewający wodę użytkową w małym obiegu. Moc 40 kW jest mocą znamionową dla wysokich parametrów – realnie w domu obsłuży kocioł do ok. 15 kW.

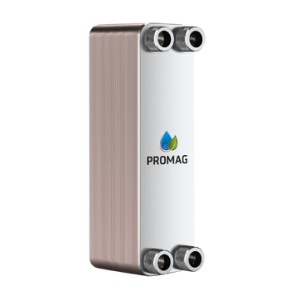

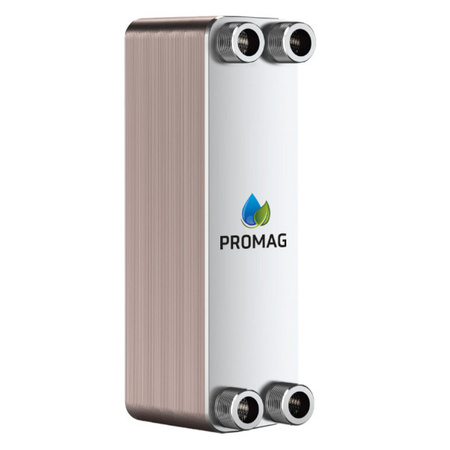

Wymiennik ciepła 50 płytowy 55 kW 3/4" PROMAG PGM-3/4c-50
Uniwersalny "średniak". 50 płyt przy przyłączu 3/4" to konfiguracja idealna do separacji układów w domach jednorodzinnych (np. kocioł węglowy 20-25 kW). Duża liczba płyt kompensuje mniejszą średnicę przyłącza, zapewniając bardzo dobrą wymianę ciepła. Często stosowany w systemach solarnych i odzysku ciepła.

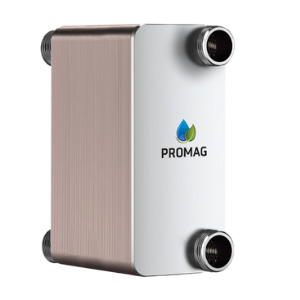

Wymiennik ciepła 100 płytowy 600 kW 2" dwustronny PROMAG PGM-2c-100
Gigant do zadań specjalnych. Przyłącza 2 cale i moc nominalna 600 kW pozwalają na obsługę bloków mieszkalnych, hoteli, basenów czy procesów technologicznych w fabrykach. Konstrukcja dwustronna optymalizuje przepływ. Wykonany ze stali 316L, odporny na wysokie ciśnienia i temperatury.
FAQ – najczęstsze pytania
Czy wymiennik płytowy trzeba izolować?
Tak! Wymiennik ma małą objętość, ale dużą powierzchnię zewnętrzną i jest bardzo gorący. Bez izolacji (termoboxu) działa jak grzejnik w kotłowni, marnując cenne ciepło. Promag oferuje dedykowane izolacje.
Dlaczego wymiennik zarasta kamieniem?
Wąskie kanaliki między płytami są wrażliwe na kamień kotłowy, zwłaszcza przy twardej wodzie i wysokiej temperaturze (>60°C). Należy stosować zmiękczacze wody lub regularnie płukać wymiennik chemią odkamieniającą.
Jak podłączyć wymiennik?
Zawsze w przeciwprądzie! Woda grzewcza płynie w dół, a woda ogrzewana w górę (lub odwrotnie). Podłączenie współprądowe drastycznie obniża sprawność wymiany ciepła.
Wnioski eksperta
Dobierając wymiennik, nie patrz tylko na kW. Do kominka 15 kW weź wymiennik min. 30-płytowy. Do pompy ciepła – min. 60-płytowy. Przewymiarowanie wymiennika to mniejsze straty i lepsza praca układu. Wymienniki Promag to solidna polska produkcja z pewną gwarancją.
Połącz układy profesjonalnie
Wybierz wymiennik płytowy o odpowiedniej mocy. Sprawdź asortyment Promag.
