Jak dobrać sprzęgło hydrauliczne do pompy ciepła lub kotła?

Dobór sprzęgła hydraulicznego polega na dopasowaniu przekrojów i króćców do przepływów obiegu źródła oraz obiegów grzewczych. Dobre sprzęgło do pompy ciepła stabilizuje przepływy, ułatwia odpowietrzanie i separuje hydraulicznie pompy, a sprzęgło do kotła gazowego pomaga ograniczyć taktowanie przy zmiennych odbiorach. W praktyce liczy się suma przepływów po stronie odbiorów, prędkość w komorze (<0,2 m/s) i zapas średnicy króćców, aby przepływy nie dusiły obiegu źródła i nie podbijały hałasu.

Kroki doboru: moc → przepływ → przekrój

• Policz przepływ: Q ≈ 0,86 × P / ΔT (m³/h), gdzie P to moc w kW.
• Dobierz przekrój, aby prędkość w komorze była niska (ok. 0,1–0,2 m/s).
• Zapewnij króćce o średnicy równej lub większej niż przewody obiegów.

Mini‑tabela: moc → przepływ przy ΔT = 5/10 K

Mini‑tabela: błąd → objaw → korekta

Polecane sprzęgła hydrauliczne z oferty Instalator24.pl

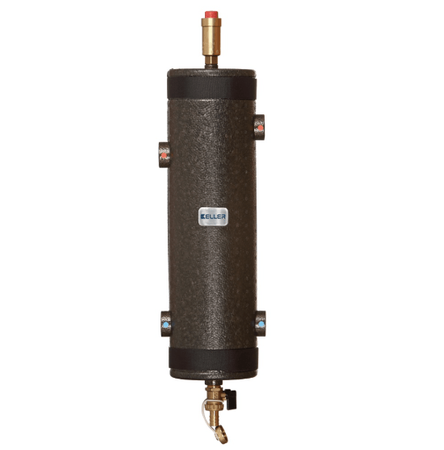

Sprzęgło hydrauliczne z ociepleniem 40 kW 25/65 GW 1” Keller KEL 715904

Kompaktowe sprzęgło do mocy rzędu 40 kW, które łączy stabilizację przepływów z ograniczeniem strat dzięki efektywnej izolacji. Króćce 1" ułatwiają szybkie wpięcie w typowe układy domowe, a proporcje komory wspierają separację obiegów bez zbędnych turbulencji. To dobry wybór do pomp ciepła i kotłów gazowych średniej mocy, gdzie liczy się prosty montaż i przewidywalna praca. KEL 715904 porządkuje hydraulikę, ułatwia odpowietrzanie i zapewnia spokojniejszą modulację źródła ciepła, co przekłada się na mniejszą liczbę startów i lepszą kulturę pracy całej instalacji w sezonie grzewczym.

Sprzęgło hydrauliczne BLH 850 z rozdzielaczem 70 kW ocieplone Afriso 9085010

Zintegrowane sprzęgło z rozdzielaczem do większych układów, które upraszcza hydraulikę kotłowni i skraca czas montażu. W jednej obudowie otrzymujesz separację obiegów oraz sekcję rozdziału do kilku pętli grzewczych, a ocieplenie redukuje straty na węźle. Rozwiązanie sprawdza się w domach wielostrefowych i małych obiektach usługowych z kilkoma grupami pompowymi. BLH 850 pozwala zachować porządek w kotłowni i jednocześnie utrzymać niskie prędkości w komorze, co stabilizuje przepływy i ogranicza zjawisko szarpania temperatury podczas zmian obciążenia instalacji grzewczej.

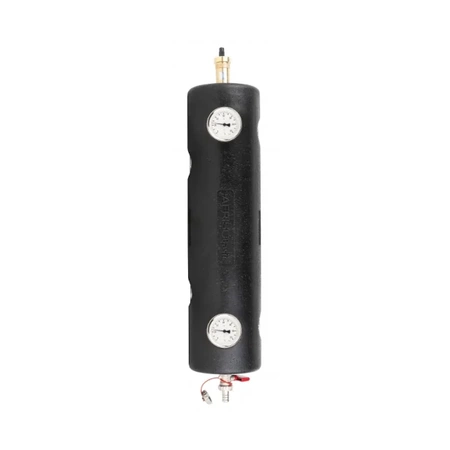

Sprzęgło hydrauliczne BLH 801 70 kW ocieplone Afriso 9080110

Wysokowydajne sprzęgło do instalacji o większej mocy, w którym dbałość o przekroje i izolację pozwala utrzymać rozsądne prędkości przepływu bez zbędnych strat. Konstrukcja sprzyja skutecznemu odpowietrzaniu oraz separacji hydraulicznej pomp po stronie źródła i odbiorów. To rozwiązanie dla inwestycji, gdzie liczy się przewidywalność i łatwość serwisowa przy rozbudowanej liczbie obiegów. BLH 801 daje instalatorowi bazę do uporządkowania układu i stanowi fundament dla stabilnej automatyki w połączeniu z mieszaczami i grupami pompowymi obiegów niskotemperaturowych i grzejnikowych.

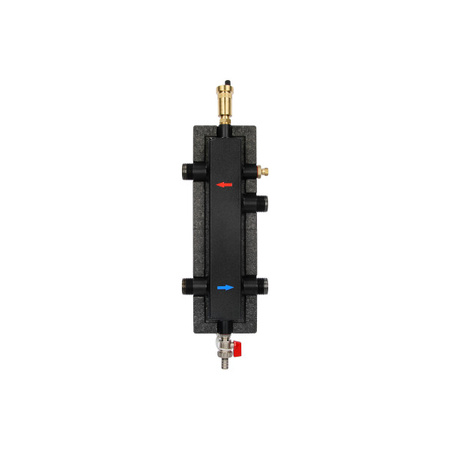

Sprzęgło hydrauliczne XPN60 1" DN 25 z izolacją Womix 611051

Kompaktowe sprzęgło DN25 z izolacją, które naturalnie wpisuje się w nowoczesne kotłownie z pompą ciepła lub kotłem kondensacyjnym. Dobór króćców 1″ ułatwia wpięcie w istniejące przewody, a dobrze dobrany przekrój komory zapewnia spokojny rozdział na obieg źródła i odbiory bez zakłócania pracy pomp. XPN60 to uniwersalny element porządkujący hydraulikę w domu jednorodzinnym: ogranicza wahania temperatury zasilania, ułatwia odmulanie/odpowietrzanie i pozwala zachować kulturę pracy całego węzła nawet przy częstych zmianach obciążenia w sezonie.

FAQ – najczęstsze pytania

Czy sprzęgło jest konieczne przy każdej pompie ciepła?

Nie zawsze, ale w układach z kilkoma obiegami i różnymi przepływami znacząco ułatwia sterowanie i stabilizuje pracę.

Jak dobrać średnicę króćców?

Nie mniejsze niż średnice przewodów obiegów; często o numer większe po stronie rozdziału.

Czy sprzęgło zastępuje bufor?

Nie. Może pełnić podobną funkcję separacji, ale nie magazynuje istotnej ilości energii jak bufor.

Wnioski eksperta

Policz przepływy, utrzymaj niską prędkość w komorze i dobierz króćce z zapasem. Dobre sprzęgło to spokój dla źródła i czytelna hydraulika dla serwisu.
