Jak dobrać rozdzielacz do ogrzewania podłogowego?

Rozdzielacz to centrum dowodzenia ogrzewaniem płaszczyznowym. Jego zadaniem jest nie tylko podzielić wodę na pętle, ale przede wszystkim umożliwić precyzyjną regulację przepływów. Jak dobrać rozdzielacz do podłogówki, aby w łazience było cieplej niż w sypialni, a pompa ciepła pracowała stabilnie? Wybór nie ogranicza się tylko do liczby sekcji. Kluczowy jest materiał belki (mosiądz vs Inox), rodzaj przepływomierzy (rotametrów) oraz średnica zasilania. W tym poradniku wyjaśniamy, jaki rozdzielacz do ogrzewania podłogowego sprawdzi się w małym domu, a jaki w dużej rezydencji, oraz dlaczego poradnik musi uwzględniać sposób zasilania (kocioł vs pompa ciepła). Analizujemy też, ile obwodów rozdzielacz może obsłużyć maksymalnie.

Stal nierdzewna czy mosiądz – co lepsze do podłogówki?

Tradycyjnie stosowano mosiądz, ale obecnie standardem staje się stal nierdzewna (INOX). Rozdzielacze stalowe (np. Pluvio, Vesbo, KAN InoxFlow) mają zazwyczaj większy przekrój wewnętrzny belki przy tym samym gwincie 1", co zmniejsza opory hydrauliczne – kluczowe przy pompach ciepła. Stal INOX jest też bardziej sprężysta i odporna na pęknięcia naprężeniowe. Mosiądz pozostaje dobrym wyborem do małych rozdzielaczy (2-4 sekcje) lub specyficznych zastosowań.

Rotametry – dlaczego są niezbędne?

W ogrzewaniu podłogowym pętle mają różne długości (np. 40m w łazience, 100m w salonie). Woda, idąc po najmniejszej linii oporu, popłynie szybciej przez krótką pętlę, a długa będzie zimna. Rotametry na belce zasilającej pozwalają "zdławić" przepływ w krótkich pętlach i wymusić go w długich. Bez rotametrów hydrauliczne zrównoważenie instalacji jest "zgadywanką".

Ile pętli na jeden rozdzielacz? (Średnice i przepływy)

Zasada jest prosta: belka 1" zasilana rurą PEX 25mm lub miedzią 28mm obsłuży efektywnie do 10-12 pętli. Powyżej tej liczby (np. 14 sekcji) prędkość wody w belce spada, a skrajne pętle mogą być niedogrzane. W dużych domach lepiej zastosować dwa mniejsze rozdzielacze (np. parter i piętro) niż jeden gigantyczny, co ułatwia też sterowanie strefowe.

Tabela: Dobór rozdzielacza do powierzchni

Polecane modele z oferty Instalator24.pl

Rozdzielacz stalowy INOX do ogrzewania podłogowego 8 obwodów Pluvio 2400007

Najpopularniejszy wybór do domów jednorodzinnych (obsługuje ok. 80-100 m² podłogówki). Wykonany z wysokogatunkowej stali nierdzewnej AISI 304. Belka zasilająca wyposażona w rotametry (0-5 l/min) pozwala na precyzyjną regulację przepływu. Belka powrotna posiada zawory termostatyczne przystosowane do montażu siłowników elektrycznych (gwint M30x1,5). W zestawie solidne uchwyty tłumiące drgania, odpowietrzniki i zawory spustowe. Świetny stosunek jakości do ceny.

Sprawdź produkt

Rozdzielacz stalowy INOX do ogrzewania podłogowego VPremium 10 obwodów z rotametrami VESBO ROP-SN-10_VP

Produkt klasy Premium od renomowanego producenta systemów instalacyjnych. Rozdzielacz Vesbo wyróżnia się grubością ścianki belki (wytrzymałość ciśnieniowa) oraz wysoką jakością komponentów mosiężnych (nyple, zawory). Rotametry są czytelne i odporne na zmatowienie. 10 sekcji to idealny rozmiar na parter typowego domu. Gwarancja szczelności i kompatybilności z rurami PEX/PERT.

Sprawdź produkt

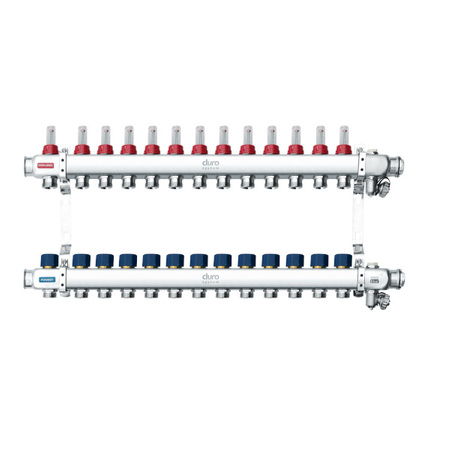

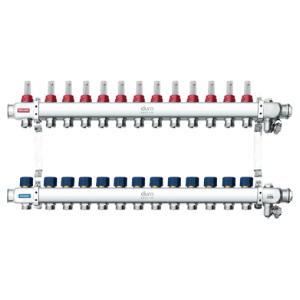

Rozdzielacz do podłogówki 1" Duro System R-13 sekcji INOX D/S-RN-OP-13

Rozwiązanie dla wymagających inwestycji o dużej powierzchni otwartej (np. duży salon połączony z kuchnią i holem). 13 sekcji pozwala obsłużyć nawet 150 m² z jednego punktu. Belka INOX o dużym przekroju zapewnia równomierne rozprowadzenie ciepła. Wymaga zasilania rurą o odpowiednio dużej średnicy (min. 28mm miedź/32mm PEX) i wydajnej pompy obiegowej.

Sprawdź produkt

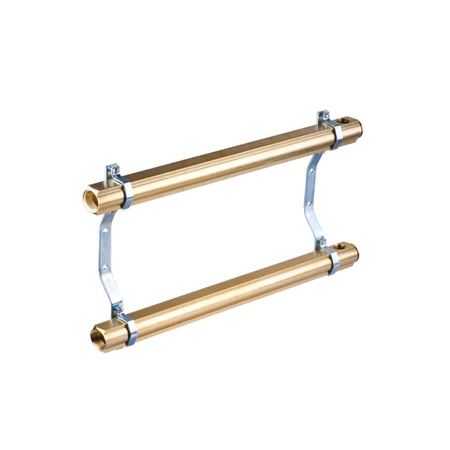

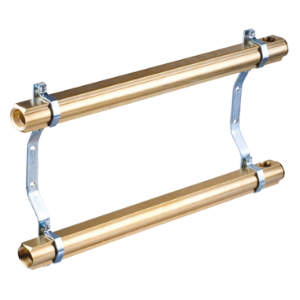

Rozdzielacz mosiężny PHA-100 4-drogowy bez nypli L-203 mm Perfexim 30-100-0400-000

Klasyczna belka mosiężna, często wykorzystywana do instalacji wody użytkowej lub grzejnikowej, ale także do małych stref podłogówki (bez rotametrów, regulacja na zaworach). Solidny odlew, odporny na korozję wżerową. Produkt dla instalatorów, którzy sami kompletują osprzęt (nyple, zawory) pod konkretne potrzeby nietypowej instalacji.

Sprawdź produkt

FAQ – najczęstsze pytania

Czy każdy rozdzielacz pasuje do każdej rury PEX?

Sam rozdzielacz ma wyjścia gwintowane (zazwyczaj 3/4" Eurokonus). Aby podłączyć rurę PEX 16, musisz dokupić odpowiednie złączki adaptacyjne (tzw. eurokonusy) 16x3/4". Pasują one do wszystkich belek z tym standardem.

Kiedy stosować grupę pompową przy rozdzielaczu?

Tylko wtedy, gdy temperatura wody zasilającej jest wysoka (np. 60°C z kotła węglowego), a na podłogę musimy puścić 30°C. Jeśli masz kocioł kondensacyjny lub pompę ciepła, grupa pompowa jest zbędna, a nawet szkodliwa (zakłóca pracę pompy głównej).

Jak wyregulować przepływy rotametrem?

Zdejmij blokadę (czerwony pierścień), kręć szklaną rurką lub trzpieniem, obserwując pływak. Wartość (np. 1.5 l/min) odczytujesz z górnej krawędzi pływaka. Regulację rób przy włączonej pompie.

Czy rozdzielacz można montować w pionie?

Standardowo montuje się go poziomo. Montaż pionowy jest możliwy, ale utrudnia odpowietrzanie (powietrze nie ucieka do odpowietrznika na końcu belki). Wymaga to innej konfiguracji odpowietrzników.

Wnioski eksperta

Dobór rozdzielacza to matematyka, a nie przypadek. Wybierając jaki rozdzielacz do ogrzewania podłogowego, postaw na stal nierdzewną (INOX) i markowe rotametry (Pluvio, Vesbo). Pamiętaj, że jeden duży rozdzielacz 14-obwodowy to często gorsze rozwiązanie hydrauliczne niż dwa mniejsze 7-obwodowe. Podziel dom na strefy, a unikniesz problemów z niedogrzaniem.
