Jak dobrać pompę obiegową do rozdzielacza podłogowego?

Dobra pompa to stabilne temperatury posadzki i cicha praca instalacji. Pompa obiegowa to urządzenie wymuszające przepływ wody przez pętle ogrzewania podłogowego i rozdzielacz. Dobór zaczynamy od przepływu (zależnego od mocy i różnicy temperatur) oraz wysokości podnoszenia (pokonanie oporów hydraulicznych). W praktyce liczy się nie tylko „cyfra na tabliczce”, ale cała charakterystyka pompy – zwłaszcza w trybach PWM/Auto, które dopasowują wydajność do bieżącego zapotrzebowania stref.

Przepływ l/min jak policzyć z mocy i ΔT

Wzór: Q[ l/min ] ≈ 14,3 × P[kW] / ΔT[K]. Dla 5 kW i ΔT=5 K otrzymujemy ~14,3 l/min dla całego rozdzielacza. Podziel przepływ na pętle: zwykle 2–3 l/min/pętla w strefach dziennych, 1–1,5 l/min w sypialniach. Pamiętaj, że ograniczeniem bywa nie sama pompa, lecz opory pętli (długość, rozstaw, kształtki, rotametry).

Wysokość podnoszenia co to i jak oszacować opory pętli

Wysokość podnoszenia H [m] odpowiada ciśnieniu, które pompa musi wygenerować, by pokonać straty na rurach, rozdzielaczu i armaturze (H ≈ Δp / (ρ·g)). Dla typowych pętli 16 mm 80–100 m przy poprawnym zrównoważeniu opory pojedynczej pętli mieszczą się zwykle w 0,2–0,4 bar, co odpowiada 2–4 m słupa wody. Suma oporów po stronie zasilania i powrotu plus elementy rozdzielacza daje w praktyce zapotrzebowanie 3–6 m H.

Pompa 25/60 do ilu pętli – praktyczne widełki

25/60 oznacza króćce 1” i maks. H ≈ 6 m. Przy ΔT=5 K i pętlach po 2–3 l/min typowa 25/60 obsłuży ~5–7 pętli (salon + strefy dzienne), o ile rozdzielacz jest dobrze zrównoważony. Dla małych instalacji (2–4 pętle) wystarczy często klasa 25/40. W rozbudowanych układach (8+ pętli) rozważ dwie pompy/strefy lub większą jednostkę o stabilnej charakterystyce przy ~4–5 m H i 20+ l/min.

Mini‑tabela: przepływ a liczba pętli

Mini‑tabela: typowe opory i dobór H [m]

Polecane pompy do rozdzielacza

Pompa obiegowa IBO AMG 25-60/180 PWM + śrubunki 002690

Uniwersalna pompa klasy 25/60 ze sterowaniem PWM, która dobrze sprawdza się przy rozdzielaczach 5–7 pętli, gdzie rozkład przepływów zmienia się wraz z pracą siłowników. Tryb automatyczny stabilizuje różnicę ciśnień i ogranicza hałas rotametrów, a dołączone śrubunki upraszczają montaż i serwis. To praktyczne rozwiązanie do podłogówki w domach jednorodzinnych, w których chcemy połączyć elastyczność sterowania strefowego z przewidywalną charakterystyką pompy w całym sezonie grzewczym bez konieczności ręcznego „kręcenia” biegami.

Pompa obiegowa Yonos PICO 1.0 25/1-4 Wilo 4248082

Kompaktowa pompa z regulacją elektroniczną, idealna do mniejszych rozdzielaczy (2–4 pętle) i układów o niewielkich oporach. Szeroki zakres regulacji pozwala precyzyjnie dopasować wydajność do zapotrzebowania, co przekłada się na cichą pracę i niższe zużycie energii. Prosty interfejs ułatwia uruchomienie, a funkcje odpowietrzania i diagnostyki skracają czas rozruchu oraz serwisu. Dobry wybór do stref łazienek i małych mieszkań, gdzie liczy się kultura pracy i oszczędność miejsca w szafce rozdzielacza.

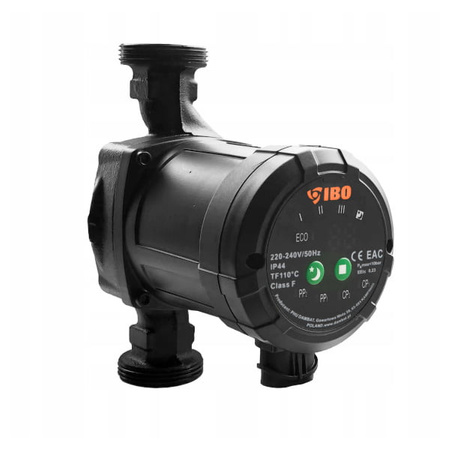

Pompa obiegowa IBO BETA 2 25-40/180 ze śrubunkami 002027

Rozsądna, ekonomiczna propozycja dla prostych układów z 2–4 pętlami, gdzie nie potrzeba wysokiej wysokości podnoszenia. Stałe tryby pracy i czytelne nastawy ułatwiają dopasowanie do parametrów danej instalacji, a komplet śrubunków przyspiesza montaż oraz ewentualną wymianę. To często wystarczający wybór do niewielkich stref dziennych lub sypialni, w których zależy nam na przewidywalności, ciszy i niskim koszcie eksploatacji bez skomplikowanej automatyki.

Pompa obiegowa MAGI 2 25-60/180 IBO 002478

Klasyczna 25/60 o stabilnej charakterystyce – dobry kompromis dla rozdzielaczy ok. 5–7 pętli, szczególnie tam, gdzie trasy są dłuższe, a rotametry wymagają nieco wyższej różnicy ciśnień do pracy. Uproszczona obsługa i typowe gabaryty ułatwiają zastąpienie starej pompy w modernizacjach bez ingerencji w układ hydrauliczny. W codziennym użytkowaniu przekłada się to na równomierne temperatury posadzki i spokojną pracę bez uciążliwych szumów przy rozsądnie ustawionych przepływach na rozdzielaczu.

FAQ – najczęstsze pytania

Jak ustawić ΔT dla podłogówki?

Najczęściej 5–7 K; mniejsza ΔT to większy przepływ i równomierniejsza podłoga, ale wyższe zapotrzebowanie na pompę.

Skąd hałas na rotametrach?

Zbyt duże ciśnienie różnicowe; obniż bieg, przełącz na tryb Δp‑const lub dław najkrótsze pętle.

Czy „25/60” zawsze znaczy 6 m H?

To wartość maksymalna; w pracy ciągłej kluczowa jest cała charakterystyka i punkt pracy instalacji.

Wnioski eksperta

Dobierz najpierw przepływ (P oraz ΔT), potem wysokość podnoszenia (opory). pompa 25/60 do ilu pętli? Zwykle 5–7, ale decyduje zrównoważenie i długości pętli. Tryby elektroniczne pomogą utrzymać ciszę i stabilność przez cały sezon.
