Błędy przy podłączaniu sterownika do kotła – jak ich uniknąć

Najwięcej problemów z automatyką bierze się z detali: niewłaściwych zacisków, mylenia magistrali z wejściem ON/OFF, złej polaryzacji i braku testów po uruchomieniu. Jeśli planujesz montaż sterownika kotła, potraktuj go jak element bezpieczeństwa: najpierw weryfikacja schematu, później okablowanie i dopiero konfiguracja kotła. Typowe błędy w podłączeniu CO potrafią wyłączyć modulację, zwiększyć taktowanie i podnieść rachunki. Równie ważna jest poprawna instalacja elektryczna sterownika – separacja przewodów sygnałowych od 230 V i solidne uziemienie.

Najczęstsze błędy i ich skutki

• Regulator wpięty w styki beznapięciowe zamiast w magistralę producenta – brak modulacji, częste starty palnika.
• Wspólne prowadzenie kabli czujników z przewodami 230 V – zakłócenia, losowe resety.
• Brak kalibracji/offsetu czujnika – stały błąd odczytu 0,5–1,0 K i wahania komfortu.
• Nieprawidłowa histereza – „pompowanie” temperatury lub ospała reakcja układu.

Prawidłowy montaż i okablowanie

• Sprawdź w DTR, czy sterownik pracuje w trybie komunikacyjnym (np. eBUS) czy tylko ON/OFF.
• Rozdziel przewody sygnałowe od zasilających; w razie potrzeby użyj ekranowania i krótkich tras.
• Umieść czujnik pokojowy na ścianie wewnętrznej ~1,5 m nad podłogą, z dala od słońca i grzejnika.
• Oznacz zaciski i wykonaj zdjęcia szafy – ułatwi to serwis i kolejne rozbudowy.

Ustawienia startowe i testy

• Ustaw wstępną histerezę: grzejniki 0,3–0,5 K; podłogówka 0,2–0,3 K. Obserwuj 48 h i koryguj.
• Dla pogodówki zacznij od niskiej krzywej; korekty wykonuj stopniowo (±0,1).
• Po włączeniu sprawdź log zdarzeń: przejścia w tryb CWU, blokady palnika, starty pomp.

Mini‑tabele: zaciski, protokoły, histereza

Polecane sterowniki i moduły

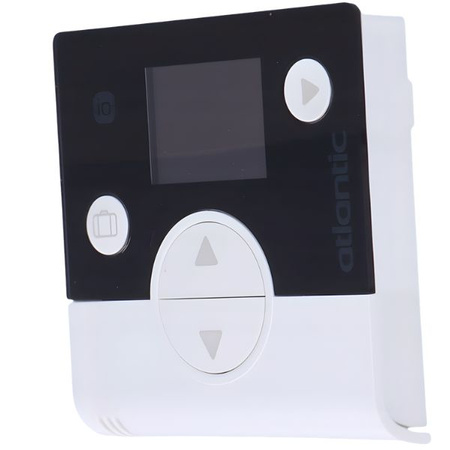

Sterownik bezprzewodowy NAVILINK A59 NB Atlantic 074232

Bezprzewodowe centrum zarządzania ogrzewaniem Atlantic, które porządkuje harmonogramy, priorytet CWU i zdalne sterowanie. Stabilna komunikacja oraz przejrzyste menu skracają czas uruchomienia i minimalizują ryzyko pomyłek przy okablowaniu. NAVILINK ułatwia start w domach z jedną lub kilkoma strefami, a integracja z kotłem ogranicza taktowanie dzięki pracy po krzywej. To dobry wybór, gdy chcesz wprowadzić porządek w automatyce bez kucia ścian i od razu wyeliminować typowe błędy w podłączeniu CO, które wynikają z niedopasowania regulatora do możliwości źródła ciepła i obiegów.

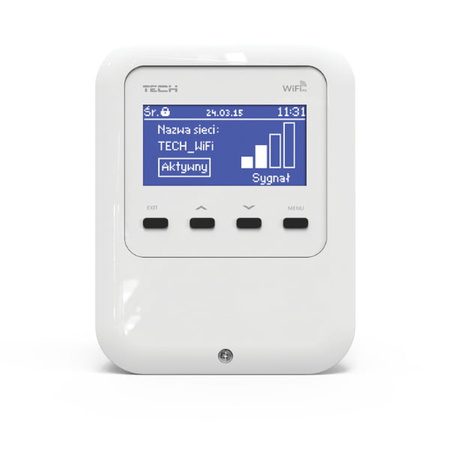

Moduł WiFi RS Tech WG.05.0049

Dodaje łączność sieciową do wybranych sterowników Tech, umożliwiając zdalną korektę nastaw, odczyt temperatur i powiadomienia o alarmach. To narzędzie diagnostyczne i użytkowe w jednym: szybciej wychwycisz błędy konfiguracji, przeanalizujesz historię startów palnika i dostosujesz krzywą do realnej bezwładności budynku. Montaż jest prosty, a wgląd w logi pomaga ograniczyć wizyty serwisowe do faktycznych usterek. Moduł sprawdza się szczególnie tam, gdzie instalacja elektryczna sterownika została już uporządkowana, a celem jest optymalizacja pracy bez niepotrzebnych interwencji w kotłowni.

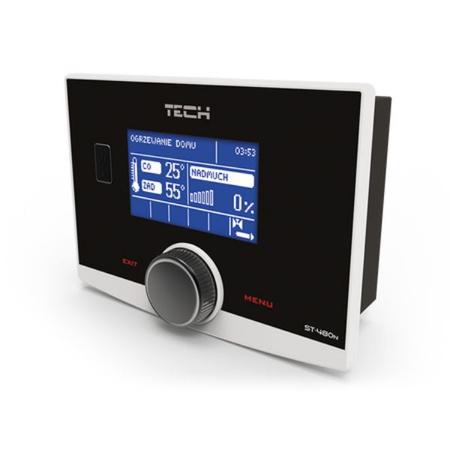

Regulator ST‑480 N do pieca z podajnikiem Tech WG.17.0253

Zaawansowany regulator do kotłów z podajnikiem kontrolujący dawkę paliwa i powietrza. Ułatwia ustawienie stabilnej temperatury kotła, skraca czas dochodzenia do zadanej i ogranicza zużycie paliwa. ST‑480 N porządkuje logikę pracy podajnika i nadmuchu, minimalizując ryzyko błędów wynikających z ręcznych korekt. Przy pierwszym uruchomieniu wyraźnie prowadzi użytkownika przez parametry spalania i alarmy, co zmniejsza liczbę prób i błędów. To pewna droga do powtarzalności, gdy modernizujesz kotłownię i chcesz, by konfiguracja kotła była spójna z hydrauliką i realnym zapotrzebowaniem budynku w sezonie grzewczym.

Sterownik zaworu mieszającego i‑1 TECH WG.14.0087

Sterownik do zaworów mieszających, który stabilizuje temperaturę zasilania obiegu niskotemperaturowego. Dzięki płynnej regulacji zawór nie „przestrzeliwuje” zadanej, a podłogówka pracuje równiej. i‑1 porządkuje współpracę źródła z odbiornikami i od razu ujawnia błędy okablowania lub złe kierunki przepływu. Jeśli Twój układ wymaga separacji obiegów i limitu temperatury posadzki, ten sterownik to brakujące ogniwo – upraszcza uruchomienie i pomaga wykluczyć błędy, które popełnia się przy improwizowanym sterowaniu mieszaczem i ręcznych korektach bez realnej informacji zwrotnej z czujników temperatury.

FAQ – najczęstsze pytania

Czy każdy kocioł obsłuży komunikację cyfrową?

Nie. Sprawdź DTR – część modeli pracuje wyłącznie w logice ON/OFF.

Gdzie montować czujnik pokojowy?

Na ścianie wewnętrznej ok. 1,5 m od podłogi, z dala od słońca i grzejników.

Jak ustawić histerezę?

Grzejniki 0,3–0,5 K; podłogówka 0,2–0,3 K, a korekty wprowadzać po 48 h obserwacji.

Wnioski eksperta

Okablowanie zgodne z DTR, właściwe gniazda i spokojne strojenie krzywej dają większe oszczędności niż wymiana sterownika na „droższy”. Porządek i konsekwencja – to najlepsza ochrona przed błędami.
