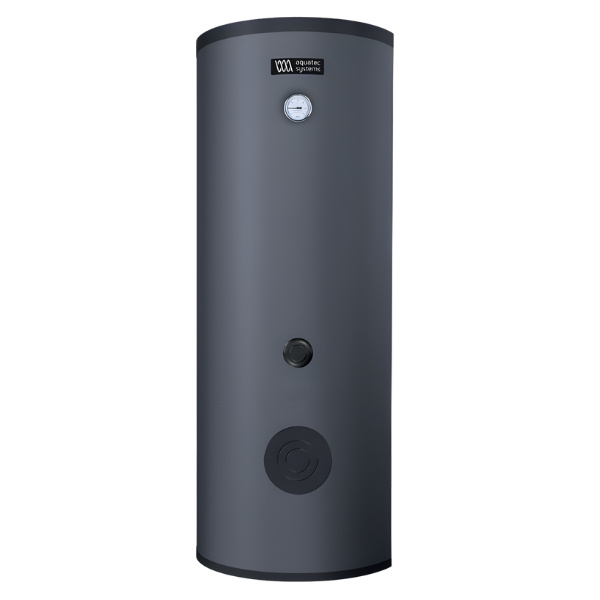

Wymiennik do pomp ciepła SHPD 500 L z podwójną wężownicą Aquatec SHPD-500
- Aquatec SHPD‑500 – wymiennik do pomp ciepła 500 L z podwójną wężownicą. Emaliowane wnętrze i spirale, izolacja PU 42 kg/m³ (50 mm), zgodność z 814/2013 i PN‑EN 12897. Możliwość podłączenia drugiego źródła i montażu grzałki 6/4″.
Wymiennik do pomp ciepła SHPD 500 L z podwójną wężownicą Aquatec SHPD‑500 – szybkie grzanie, emalia + anoda, gotowy pod drugie źródło
SHPD‑500 łączy dużą pojemność 500 L z dwurzędową, podwójną wężownicą o maksymalnej powierzchni wymiany, co daje wysoką dynamikę podgrzewu przy niskich temperaturach zasilania z pompy ciepła. Emaliowane wnętrze i anoda magnezowa zwiększają odporność na korozję i wydłużają żywotność. Izolacja PU (HCFC‑free) ogranicza straty postojowe, a przygotowany króciec 6/4″ pozwala zamontować grzałkę elektryczną (rezerwa/anty‑legionella). Zakres pracy typowy: temp. zbiornika do 95 °C, wężownic do 110 °C; ciśnienia projekt./rob.: 10/6 bar. Druga wężownica umożliwia podpięcie alternatywnego źródła (np. kolektory), co daje elastyczność całoroczną i niższe koszty c.w.u. w sezonie słonecznym. To zbiornik do nowoczesnych układów, w których liczy się szybkość nagrzewu, higiena i minimalne zużycie energii.
Jak zaplanować wymiennik c.w.u. Aquatec SHPD‑500 w instalacji z pompą ciepła i solarami?
Podwójna wężownica – elastyczność dwóch źródeł i szybkie nagrzewanie
Dwie niezależne wężownice pozwalają równolegle lub sezonowo wykorzystać pompę ciepła i np. kolektory słoneczne. Duża powierzchnia wymiany skraca czas nagrzewu zasobnika i podnosi komfort przy wyższych rozbiorach.
Higiena i trwałość – emalia + anoda, opcjonalna grzałka 6/4″
Wnętrze zbiornika i wężownice są emaliowane, a anoda magnezowa zapewnia aktywną ochronę antykorozyjną. Króciec 6/4″ umożliwia montaż grzałki dla cyklu anty‑legionella lub rezerwy zasilania.
Izolacja PU – mniejsze straty postojowe
Sztywna pianka PU 42 kg/m³ (HCFC‑free) z pokrowcem ogranicza straty ciepła, co obniża koszty eksploatacji i stabilizuje temperaturę warstw wody.
Parametry pracy – 95 °C zbiornik / 110 °C wężownica, 10/6 bar
Dobieraj grupę bezpieczeństwa i naczynie pod 95 °C oraz ciśnienia 10/6 bar. Większa powierzchnia wężownic wspiera niskotemperaturową pracę pompy ciepła (niższe ΔT, wyższe COP).
Hydraulika i komfort – priorytet c.w.u. i warstwowość
Zadbaj o priorytet c.w.u. w automatyce; króćce czujników rozmieść warstwowo, by sterownik wykrywał realny stan na górze zasobnika (komfort).
Integracja – odczyty temperatur i serwis
Trzy osłony czujników upraszczają montaż sond. Ułatwia to diagnostykę i skraca serwis, a przy tym nie wymaga ingerencji w płaszcz.
Specyfikacja techniczna
| Parametr | Oznaczenie | Jednostka | SHPD‑300 | SHPD‑500 | SHPD‑1000 |
|---|---|---|---|---|---|
| Pojemność modelowa | V | litr | 300 | 500 | 1000 |
| Pojemność magazynowa | I | litr | 265 | 470 | 946 |
| Pojemność wężownicy | D1 | litr | 19,0 | 27,6 | 31,1 |
| Pojemność wężownicy | D2 | litr | 6,0 | 8,2 | 8,2 |
| Powierzchnia wężownicy | S1 | m² | 3,11 | 4,52 | 5,09 |
| Powierzchnia wężownicy | S2 | m² | 0,98 | 1,35 | 1,35 |
| Średnica | D | mm | 580 | 740 | 1010 |
| Wysokość | H | mm | 1860 | 1845 | 2200 |
| Średnica kołnierza kontrolnego | N1 | mm | 100 | 100 | 100 |
| Króciec grzałki elektrycznej | N2 | cal | 1½" | 1½" | 1½" |
| Przyłącze termometru | N3 | cal/mm | ½"/9 | ½"/9 | ½"/9 |
| Wlot zimnej wody | N4 | cal | 1" | 1" | 1" |
| Przyłącza dolnej wężownicy | N5,N6 | cal | 1" | 1" | 1" |
| Przyłącza górnej wężownicy | N7,N9 | cal | 1¼" | 1¼" | 1¼" |
| Króciec cyrkulacji | N8 | cal | 1" | 1" | 1¼" |
| Wylot ciepłej wody | N10 | cal | 1" | 1" | 1¼" |
| Przyłącze anody magnezowej | N11 | cal | 1¼" | 1¼" | 1¼" |
| Spust wody | N12 | cal | 1¼" | 1¼" | 1¼" |
| Waga netto | G | kg | 143 | 198 | 341 |
| Wysokość przy pochyleniu | R | mm | 1950 | 1990 | 2420 |
| Klasa energetyczna | ErP | – | B | C | C |
| Straty postojowe | – | W | 64 | 83 | 146 |
Najczęściej zadawane pytania (FAQ)
Tak, podwójna wężownica pozwala równolegle lub sezonowo wykorzystać pompę ciepła i drugie źródło (np. solary).
Typowo do 95 °C (zbiornik) i 110 °C (wężownice); ciśnienia projekt./rob.: 10/6 bar.
Tak, emalia wewnętrzna oraz wymienna anoda magnezowa.
Jako rezerwa ciepła i do cyklu anty‑legionella; montaż w przygotowanym króćcu.
Izolacja PU 42 kg/m³ i prawidłowe nastawy automatyki c.w.u.
W Instalator24.pl – pomożemy w doborze powierzchni wężownic i automatyki pod Twoją pompę ciepła.
Potrzebujesz szybkiego podgrzewu c.w.u. z pompą ciepła i solarami? Wybierz Aquatec SHPD‑500 – podwójna wężownica i wysoka higiena.
